Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Válvula de globo forjada | Medios: | Agua |
|---|---|---|---|
| Uso: | general | Estándar o no estándar: | Estándar |
| presión: | Alta presión, 150LB-600LB, clase 2500 | Poder: | Manual, neumático, solenoide, eléctrico actuado |
| Temperatura de medios: | Temperatura media, temperatura normal, temperatura alta, - 65°F a 450°F (- 54℃ a 232℃) | Estructura: | Controlar |
| Tamaño del puerto: | el 1/2” - 12", DN15-DN65 | Material: | Forjado |
| Estándar: | ESTRUENDO JIS, API, API598-2009, ISO DEL ANSI BS | Tamaño: | DN15 To100 |
| Alta luz: | válvula de globo de acero forjada,vávula de bola del bw |
||

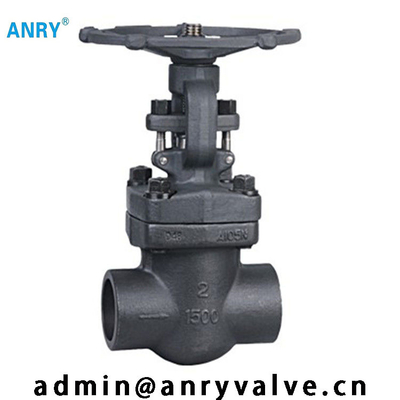

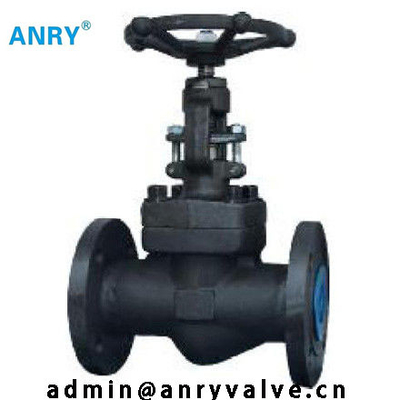

A105 válvula de globo forjada del interruptor BW NPT del disco 800lbs API602 del enchufe del cuerpo 13CR
Las válvulas de globo de acero forjadas ANRY están disponibles en tres diseños del capo. El primer diseño es el capo empernado, con la junta hembra-varón, junta espiral de la herida, hecha en F304/grafito. La junta común del anillo está también disponible a petición. El segundo diseño es el capo soldado con autógena con una junta soldada con autógena roscado y del sello. A petición una junta soldada con autógena de la fuerza de la penetración completa está disponible. El tercer diseño es el capo del sello de presión, con una junta del capo del sello roscado y de presión.
Construcción y especificación del diseño de la válvula de globo.
La válvula de globo de ANRY se ajusta a API602, a BS5352 y a ASME B16.34. Cada uno se prueba según API598, y la marca está por MSS SP-25.
Puerto lleno o puerto convencional
OS&Y, tornillo exterior y yugo
Glándula de embalaje del uno mismo que alinea de dos piezas
El capo empernado con la junta en forma de espiral, roscada y el sello soldó con autógena el capo o roscó y el capo del sello de presión.
Asiento trasero integral
Final de la soldadura del zócalo a ASME B16.11
Finales atornillados (NPT) a ANSI/ASME B 1.20.1
|
NO.
|
Nombre de parte
|
CS a ASTM
|
En cuanto a ASTM
|
SS a ASTM
|
|
|
Mecanografíe A105
|
Mecanografíe F22
|
Mecanografíe F304 (L)
|
Mecanografíe F316 (L)
|
||
|
1
|
Cuerpo
|
A105
|
A182 F22
|
A182 F304 (L)
|
A182 F316 (L)
|
|
2
|
Disco
|
A276 420
|
A276 304
|
A276 304 (L)
|
A276 316 (L)
|
|
3
|
Tronco
|
A182 F6
|
A182 F304
|
A182 F304 (L)
|
A182 F316 (L)
|
|
4
|
Junta
|
Acanalado SS + grafito
|
SS + PTFE
|
||
|
5
|
Capo
|
A105
|
A276 304
|
A276 304 (L)
|
A276 316 (L)
|
|
6
|
Perno del capo
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
Pin
|
A276 420
|
A276 304
|
||
|
8
|
Glándula
|
A276 410
|
A182 F304 (L)
|
A182 F316 (L)
|
|
|
9
|
Perno de argolla de la glándula
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
10
|
Reborde de la glándula
|
A216 WCB
|
A351 CF8
|
||
|
11
|
Nuez de glándula
|
A194 2H
|
A194 4
|
A194 8
|
A194 los 8M
|
|
12
|
Nuez del yugo
|
A276 410
|
|||
|
13
|
H.W.Nut
|
A194 2H
|
A194 4
|
A194 8
|
A194 los 8M
|
|
14
|
Letrero
|
SS
|
|||
|
15
|
Volante de dirección
|
A197
|
|||
|
16
|
Embalaje del tronco
|
Grafito flexible
|
PTFE
|
||
|
Medio conveniente
|
W.O.G.etc
|
W.O.G.etc
|
HNO3, CH3OOH etc
|
||
|
Temperatura conveniente
|
-29~425
|
-29~550
|
-29~180
|
||
