Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Válvula de puerta del sello de presión | Cnnection ensanchado: | ANSI B16.5 |
|---|---|---|---|
| Extremo soldado con autógena extremo: | ANSI B16.25 | Prueba e inspección: | API598, API6D |
| Cara a cara: | ANSI B16.10, API6D | Tipo: | os& y, tronco de levantamiento |
| Alta luz: | válvula de puerta industrial,válvula de puerta de levantamiento del tronco |
||

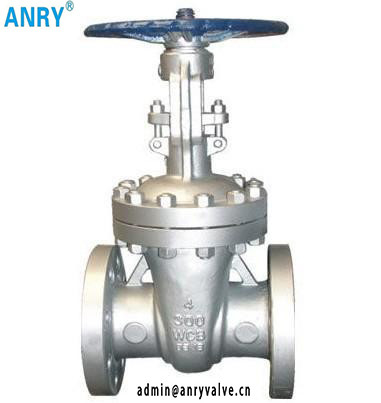

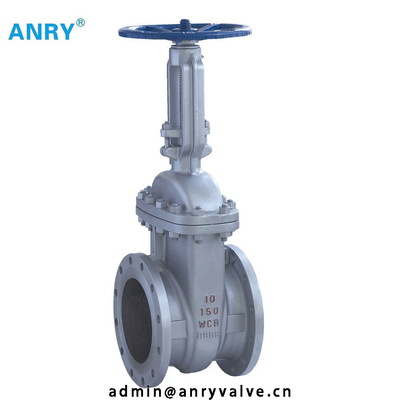

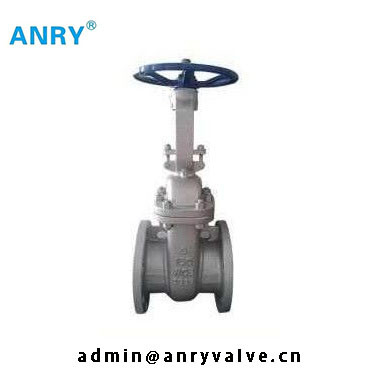

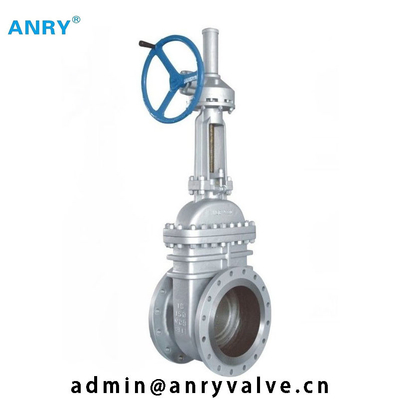

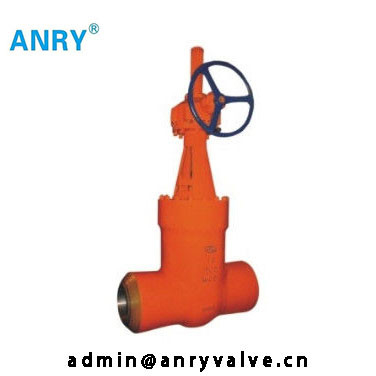

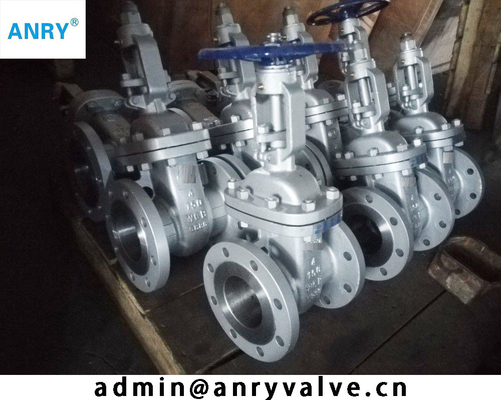

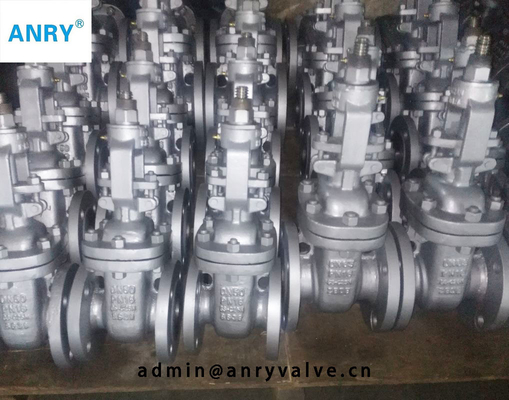

Válvula de puerta del sello de presión de la clase 600~2500
OS&Y, tronco de levantamiento, cuña flexible
Anillo del capo del asiento de la presión, roscado o soldada con autógena del asiento
ASTM A216 WCB, A217 WC6, A351CF8, A351CF8M,
A351 CF3, A351 CF3M, A351 CF8M
|
Lista de materiales
|
||
|
NO.
|
Nombre de parte
|
Material
|
|
23
|
Entrerrosca de grasa
|
Latón
|
|
22
|
Tornillo de la comida
|
Acero de carbono
|
|
21
|
Nuez de la rueda de mano
|
Acero de carbono
|
|
20
|
Rueda de mano
|
El hierro maleable/el acero de molde/el dycuke planchan/acero fabricado
|
|
19
|
Nuez del yugo
|
Carbono steel/SS
|
|
18
|
Perno y nuez de ojo
|
193 B7/A194 2H~A193 B8/A194 8
|
|
17
|
Pin
|
Acero de carbono/acero inoxidable
|
|
16
|
Nuez del tronco
|
Un 439-D2/cu-alloy
|
|
15
|
Reborde de la glándula
|
Acero de carbono/equivalente al material del cuerpo
|
|
14
|
Glándula
|
Manche menos de acero
|
|
13
|
Arbusto de la glándula
|
Vea el material del cuerpo
|
|
12
|
Asiento trasero
|
|
|
11
|
Tronco
|
|
|
10
|
Anillo de Seat
|
|
|
09
|
Cuña
|
|
|
NO.
|
Nombre de parte
|
WCB
|
LCB
|
WC6
|
WC9
|
|
08
|
Perno y nuez
|
A193 GR B7/A194 GR 2H
|
A320 GR L7/A194 GR 4
|
A193 GR B16/A194 GR 4/7
|
A193 GR B16/A194 GR 4/7
|
|
07
|
Casquillo de empaquetadura
|
Grafito
|
Grafito
|
Grafito
|
Grafito
|
|
06
|
Junta
|
Hierro suave
|
Hierro suave
|
SS304
|
SS304
|
|
05
|
Empuje el anillo
|
A105
|
A182 F304
|
A182 F11
|
A182 F22
|
|
04
|
Anillo de respaldo
|
A105
|
A182 F304
|
A182 F11
|
A182 F22
|
|
03
|
Yugo
|
A216 GR WCB
|
A352 GR LCB
|
A271 GR WC6
|
A271 GR WC9
|
|
02
|
Capo
|
A216 GR WCB
|
A352 GR LCB
|
A271 GR WC6
|
A271 GR WC9
|
|
01
|
Cuerpo
|
A216 GR WCB
|
A352 GR LCB
|
A271 GR WC6
|
A271 GR WC9
|
|
NO.
|
Nombre de parte
|
C5
|
C12
|
CF8
|
CF8M
|
|
08
|
Perno y nuez
|
A193 GR B7/A194 GR 2H
|
A193 GR B16/A194 GR 4/7
|
A193 B8/A194 8
|
A193 B8M/A1948M
|
|
07
|
Casquillo de empaquetadura
|
Grafito
|
Grafito
|
Grafito
|
Grafito
|
|
06
|
Junta
|
SS304
|
SS304
|
SS304
|
SS316
|
|
05
|
Empuje el anillo
|
A182 F22
|
A182 F22
|
A182 F304
|
A182 F316
|
|
04
|
Anillo de respaldo
|
A182 F22
|
A182 F22
|
A182 F304
|
A182 F316
|
|
03
|
Yugo
|
A217 GR C5
|
A217 GR C12
|
A351 GR CF8
|
A351 GR CF8M
|
|
02
|
Capo
|
A217 GR C5
|
A217 GR C12
|
A351 GR CF8
|
A351 GR CF8M
|
|
01
|
Cuerpo
|
A217 GR C5
|
A217 GR C12
|
A351 GR CF8
|
A351 GR CF8M
|
|
Dimensiones
|
|||||||||||||||
|
Clase 600
|
|||||||||||||||
|
Tamaño
|
pulgada
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
|
L-L1
|
milímetro
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
787
|
838
|
889
|
991
|
1092
|
1194
|
1397
|
|
L-SP
|
milímetro
|
178
|
216
|
254
|
305
|
381
|
457
|
584
|
711
|
813
|
889
|
991
|
1092
|
1194
|
1397
|
|
H
|
milímetro
|
525
|
610
|
650
|
775
|
825
|
1050
|
1200
|
1450
|
1600
|
1800
|
2050
|
2245
|
2400
|
2670
|
|
K
|
milímetro
|
250
|
250
|
300
|
350
|
400
|
500
|
600
|
600
|
400
|
450
|
450
|
500
|
500
|
550
|
|
Peso
|
kilogramo
|
35
|
55
|
62
|
105
|
160
|
205
|
400
|
690
|
815
|
1125
|
1650
|
2025
|
2325
|
3980
|
|
Clase 900
|
|||||||||||||||
|
Tamaño
|
pulgada
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
|
|
L-L1
|
milímetro
|
368
|
419
|
381
|
457
|
559
|
610
|
737
|
838
|
965
|
1029
|
1130
|
1219
|
1321
|
|
|
L-SP
|
milímetro
|
216
|
254
|
305
|
356
|
432
|
508
|
660
|
787
|
914
|
991
|
1092
|
1219
|
1321
|
|
|
H
|
milímetro
|
550
|
645
|
670
|
790
|
855
|
1075
|
1225
|
1500
|
1635
|
1830
|
2145
|
2300
|
2485
|
|
|
K
|
milímetro
|
300
|
300
|
300
|
400
|
450
|
300
|
350
|
400
|
400
|
450
|
500
|
500
|
550
|
|
|
Peso
|
kilogramo
|
75
|
90
|
96
|
136
|
225
|
275
|
490
|
825
|
1150
|
1500
|
2100
|
2750
|
3400
|
|
|
Clase 1500
|
|||||||||||||||
|
Tamaño
|
pulgada
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
|
|
|
|
|
|
L-L1
|
milímetro
|
368
|
419
|
470
|
546
|
673
|
705
|
832
|
991
|
1130
|
|
|
|
|
|
|
L-SP
|
milímetro
|
216
|
254
|
305
|
406
|
483
|
559
|
711
|
864
|
991
|
|
|
|
|
|
|
H
|
milímetro
|
570
|
670
|
725
|
850
|
890
|
1125
|
1235
|
1520
|
1650
|
|
|
|
|
|
|
K
|
milímetro
|
300
|
300
|
300
|
300
|
300
|
350
|
350
|
400
|
400
|
|
|
|
|
|
|
Peso
|
kilogramo
|
95
|
110
|
125
|
205
|
256
|
330
|
655
|
1200
|
2010
|
|
|
|
|
|
|
Clase 2500
|
|||||||||||||||
|
Tamaño
|
pulgada
|
2
|
2-1/2
|
3
|
4
|
5
|
6
|
|
|
|
|
|
|
|
|
|
L-L1
|
milímetro
|
451
|
508
|
578
|
673
|
794
|
914
|
|
|
|
|
|
|
|
|
|
L-SP
|
milímetro
|
279
|
330
|
368
|
457
|
533
|
610
|
|
|
|
|
|
|
|
|
|
H
|
milímetro
|
600
|
695
|
740
|
890
|
970
|
1135
|
|
|
|
|
|
|
|
|
|
K
|
milímetro
|
400
|
450
|
300
|
350
|
350
|
350
|
|
|
|
|
|
|
|
|
|
Peso
|
kilogramo
|
110
|
130
|
140
|
225
|
295
|
1480
|
|
|
|
|
|
|
|
|
