Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Vávula de bola de acero de Casted | clase: | 150/300/600 |
|---|---|---|---|
| Prueba: | API598 | Tipo: | tipo de cuerpo de 2pc /3pc, puerto lleno |
| Estructura: | Bola, puerto lleno, cierre | Material: | Acero inoxidable, latón, plástico, WCB, PVC |
| Poder: | Manual, neumático, eléctrico, motorizado | presión: | Presión media, presión baja, 3000PSI, 200psi/PN16 |
| Temperatura de medios: | Temperatura normal, temperatura media, baja temperatura | Medios: | Agua, aceite, gas, aire, líquido |
| Tamaño del puerto: | el 1/2” - 4" | Uso: | General, uso del hogar, SGS, uso industrial |
| Nombre de producto: | la vávula de bola hidráulica, vávula de bola profesional del plástico PVC/UPVC de la venta al por ma | Material del cuerpo: | Latón, acero inoxidable 316, pvc/upvc, 304 |
| Tamaño: | DN15 To100,1/8 " ~4" | Estándar: | ESTRUENDO, BS, ASTM, ANSI, ESTRUENDO JIS/ANSI /BS/CNS |
| Presión de funcionamiento: | 3000PSI, 0-10 barra, 0-16bar | Conexión: | Rosque BSP NPT, tamaño femenino de Thread/OD, roscado, femenino |
| Uso: | Controle la corriente | Material del sello: | PTFE, silicio, VITON |
| Alta luz: | Vávula de bola del hilo,vávula de bola empernada del capo |
||

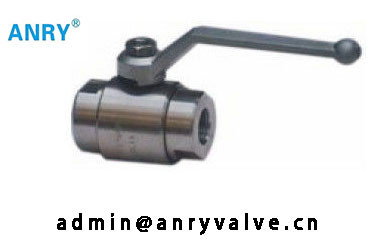

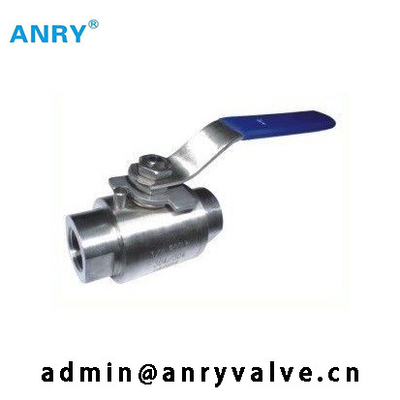

vávula de bola roscada NPT del cuerpo BSP de 2PC CF8M CF8 SS304 SS316 SS201 1000WOG
2PC/3PC forjó la vávula de bola de acero Class150/300/600
tipo de cuerpo de 2pc /3pc, puerto lleno
Dispositivo antiestático
Seguridad contra incendios
Cuerpo: S.S. F304/F316, C.S.A105
Cara a cara: ANSI B16.5
Extremo del reborde: ANSI B16.5
Diseño: ANSI B16.34
Prueba: API598
Materiales principales de la parte
| No. | Nombre de parte | Material | No. | Nombre de parte | Material | ||
| 1 | Casquillo de extremo | A105 N | SS316 | 10 | V tipo embalaje | PTFE | PTFE |
| 2 | Pernos | A193 B7 | A193 B8M | 11 | Glándula | A105N | SS316 |
| 3 | Nueces | A194 2H | A194 los 8M | 12 | Placa de la glándula | A105N | SS316 |
| 4 | Junta | PTFE | PTFE | 13 | Anillo de retención | SS304 | SS304 |
| 5 | Seat | RPTFE | RPTFE | 14 | Tronco | SS304 | SS316 |
| 6 | Cuerpo | A105 N | F316 | 15 | T-manera de la manija | WCB | WCB |
| 7 | Bola | SS304 | SS316 | 16 | Manija | 304 | 304 |
| 8 | Sello del tronco | PTFE | PTFE | 17 | Perno | 304 | 304 |
| 9 | El embalar | PTFE | PTFE | ||||
Dimensiones
| Clase 150 | ||||||
| NPS (pulgada) | L | W | H | d | kilogramo | Cojín del ISO Mouting |
| 1" | 127 | 170 | 92 | 25 | 6 | F03 |
| 1 1/2” | 165 | 270 | 108 | 38 | 12 | F05 |
| 2" | 178 | 270 | 119 | 50 | 15 | F07 |
| 2 1/2” | 191 | 380 | 150 | 65 | 19 | F07 |
| 3" | 203 | 380 | 163 | 76 | 22 | F07 |
| 4" | 229 | 470 | 187 | 102 | 46 | F10 |
| 6" | 394 | 700 | 210 | 150 | 110 | F10 |
| Clase 300 | ||||||
| NPS (pulgada) | L | W | H | d | kilogramo | Cojín del ISO Mouting |
| 1" | 165 | 170 | 92 | 25 | 10 | F03 |
| 1 1/2” | 191 | 270 | 108 | 38 | 18 | F05 |
| 2" | 216 | 270 | 119 | 50 | 22 | F07 |
| 2 1/2” | 241 | 380 | 150 | 65 | 28 | F07 |
| 3" | 283 | 380 | 163 | 76 | 38 | F07 |
| 4" | 305 | 470 | 187 | 102 | 78 | F10 |
| 6" | 403 | 700 | 210 | 150 | 110 | F10 |
| Clase 600 | ||||||
| NPS (pulgada) | L | W | H | d | kilogramo | Cojín del ISO Mouting |
| 1" | 216 | 170 | 92 | 25 | 10 | F04 |
| 1 1/2” | 242 | 270 | 108 | 38 | 18 | F07 |
| 2" | 292 | 270 | 119 | 50 | 22 | F07 |
| 2 1/2” | 330 | 380 | 150 | 65 | 28 | F07 |
| 3" | 356 | 380 | 163 | 76 | 38 | F10 |
