Datos del producto:
Pago y Envío Términos:
|
| Nombre: | Vávula de bola fija de acero forjada | Prueba e inspección: | API 598, API6D |
|---|---|---|---|
| Dimensiones cara a cara: | ANSI B16.10, API 6D | Conexión ensanchada: | ANSI B16.5 |
| Material: | De acero inoxidable, echando, acero de carbono forjado/acero inoxidable, acero de aleación | Uso: | General, bombas de barra de lechón de la perforación petrolífera, válvula, industrial, campo petrolí |
| Estructura: | Bola | Poder: | Manual, neumático, engranaje de gusano, eléctrico actuado |
| Presión: | Presión media, alta presión, 150LB-2500LB | Temperatura de medios: | Temperatura media, temperatura da alta temperatura, normal |
| Medios: | Agua, gas, aceite, aceite de gas /water, oil& crudo; Gas& natural; medio ácido | Material del cuerpo: | acero inoxidable, WCB, CF8 CF8M, SS201 |
| Conexión: | Los extremos del reborde, BW terminan | Estándar: | Estruendo JIS, estruendo, ASTM, ASME B16.34, API 6D del ANSI BS |
| Nombre de producto: | Tipo clase 2500 del reborde del API A182 f316 de la vávula de bola, bolas y asientos, precio de la v | Tamaño: | DN25-DN300 |
| Medio: | Gas de aceite del agua, corrosión etc líquido, agua, aceite | Tipo: | Vávula de bola del muñón |
| Alta luz: | vávula de bola montada muñón,tipo válvula del disco de control |
||

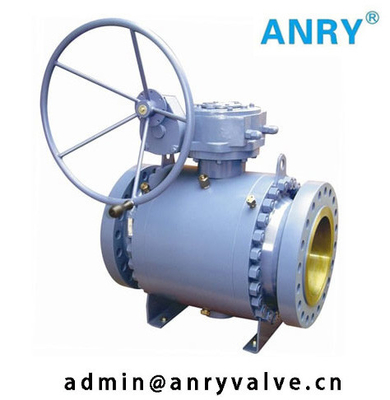

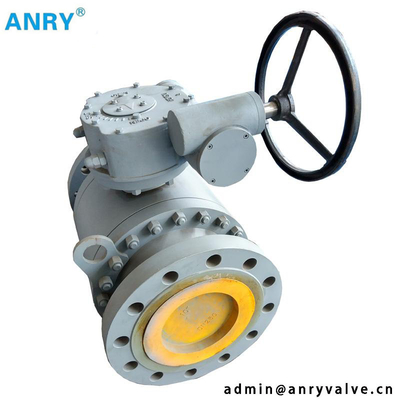

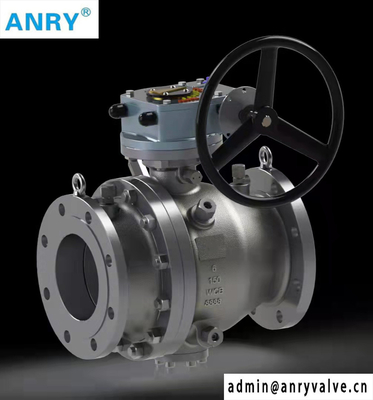

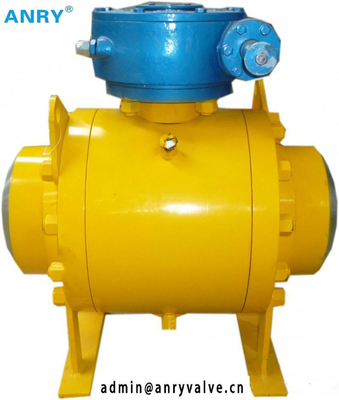

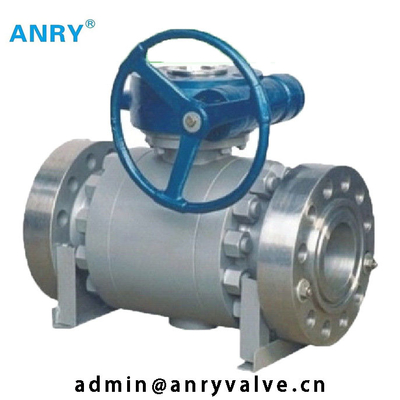

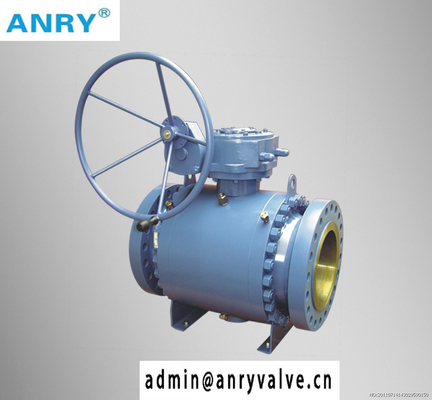

La clase 150~1500 forjó la vávula de bola fija de acero
Cubierta empernada o cubierta soldada con autógena, cuerpo de tres piezas, bola fija
Diámetro interior completo o reducido, tronco de la prueba del escape
Parásitos atmosféricos seguros y antis del fuego
Asiento dual con la inyección y dren y mercado
ASTM A105N, A182 F304, A182 F316, A182 F304L, A182 F316L
Conformidad de los estándares
Diseño y fabricación: ANSI B16.34, API 608, API 6D, BS5351
Dimensiones cara a cara: ANSI B16.10, API 6D
Conexión ensanchada: ANSI B16.5
Extremo soldado con autógena: ANSI B16.25
Fie-seguro: API 607~API 6FA
Prueba e inspección: API 598, API6D
|
Especificaciones materiales estándar
|
|||||
|
Nombre de parte
|
Material
|
||||
|
Cuerpo
|
A105
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
Casquillo del cuerpo
|
A105
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
Bola
|
A105+Nip
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
Tronco
|
A105+Nip
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
Seat
|
A105+Nip
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
Anillo de Seat
|
PTFE/RPTFE/NYLON
|
||||
|
Turnnion fijo
|
A105+Nip
|
A182 F304
|
A182 F316
|
A182 F304L
|
A182 F316L
|
|
Anillo o
|
VITON
|
VITON
|
VITON
|
VITON
|
VITON
|
|
Primavera del contacto
|
conel del 17-7PH/In
|
En conel
|
En conel
|
En conel
|
En conel
|
|
Perno de la cubierta
|
A193 B7
|
A193 B8
|
A193 B8M
|
A193 B8M
|
A193 B8M
|
|
Nuez de la cubierta
|
A194 2H
|
A194 8
|
A194 los 8M
|
A194 los 8M
|
A194 los 8M
|
|
Transporte
|
SF-1
|
SF-1
|
SF-1
|
SF-1
|
SF-1
|
CLASIFIQUE 150~1500 FORJÓ LA VÁVULA DE BOLA FIJA DE ACERO
| Dimensiones y pesos | ||||||||||||
| Clase 150 | ||||||||||||
| Tamaño | pulgada | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| L (RTJ) | milímetro | 178 | 203 | 229 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 |
| H | milímetro | 153 | 195 | 213 | 500 | 568 | 605 | 662 | 725 | 770 | 970 | 935 |
| H1 | milímetro | 139 | 178 | 191 | 220 | 289 | 318 | 382 | 430 | 470 | 489 | 528 |
| L0 | milímetro | 400 | 600 | 850 | 400* | 400* | 400* | 400* | 800* | 800* | 600* | 500* |
| Peso | milímetro | 30 | 50 | 90 | 203 | 289 | 450 | 588 | 676 | 864 | 764 | 911 |
| Dimensiones y pesos | ||||||||||||
| Clase 300 | ||||||||||||
| Tamaño | pulgada | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| L | milímetro | 216 | 283 | 305 | 403 | 502 | 568 | 648 | 762 | 838 | 914 | 911 |
| L (RTJ) | milímetro | 232 | 299 | 321 | 419 | 518 | 584 | 664 | 778 | 854 | 930 | 1010 |
| H | milímetro | 153 | 195 | 213 | 500 | 569 | 605 | 662 | 725 | 770 | 970 | 935 |
| H1 | milímetro | 139 | 178 | 191 | 220 | 289 | 318 | 382 | 430 | 470 | 489 | 528 |
| L0 | milímetro | 600 | 1250 | 1300 | 400* | 400* | 400* | 400* | 800* | 800* | 600* | 500 |
| Peso | milímetro | 30 | 50 | 90 | 203 | 289 | 450 | 588 | 676 | 864 | 764 | 911 |
| Dimensiones y pesos | ||||||||||||
| Clase 600 | ||||||||||||
| Tamaño | pulgada | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| L | milímetro | 292 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 |
| L (RTJ) | milímetro | 295 | 359 | 435 | 562 | 663 | 790 | 841 | 892 | 994 | 1095 | 1200 |
| H | milímetro | 153 | 195 | 213 | 500 | 569 | 645 | 702 | 750 | 815 | 970 | 1065 |
| H1 | milímetro | 119 | 145 | 180 | 220 | 289 | 318 | 382 | 430 | 470 | 489 | 561 |
| L0 | milímetro | 600 | 1250 | 1300 | 400* | 400* | 457* | 457* | 800* | 800* | 600* | 600* |
| Peso | milímetro | 32 | 64 | 122 | 267 | 521 | 773 | 1118 | 1700 | 1970 | 1218 | 1646 |
| Dimensiones y pesos | ||||||||||||
| Clase 900 | ||||||||||||
| Tamaño | pulgada | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| L | milímetro | 368 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1210 | 1321 |
| L (RTJ) | milímetro | 372 | 384 | 460 | 613 | 780 | 841 | 968 | 1038 | 1140 | 1232 | 1334 |
| H | milímetro | 162 | 205 | 239 | 591 | 700 | 700 | 820 | 950 | 990 | 1030 | 1200 |
| H1 | milímetro | 119 | 145 | 180 | 213 | 254 | 327 | 368 | 442 | 483 | 523 | 615 |
| L0 | milímetro | 600 | 1250 | 1300 | 450* | 600* | 750* | 750* | 600* | 600* | 600* | 600* |
| Peso | milímetro | 48 | 78 | 138 | 275 | 547 | 847 | 1224 | 1676 | 2083 | 2694 | 3515 |
| Dimensiones y pesos | ||||||||||||
| Clase 1500 | ||||||||||||
| Tamaño | pulgada | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| L | milímetro | 368 | 470 | 546 | 705 | 832 | 991 | 1130 | 1257 | 1384 | 1537 | 1664 |
| L (RTJ) | milímetro | 372 | 473 | 549 | 711 | 841 | 1000 | 1146 | 1276 | 1407 | 1559 | 1686 |
| H | milímetro | 197 | 254 | 291 | 655 | 660 | 735 | 860 | 950 | 1065 | 1235 | 1275 |
| H1 | milímetro | 119 | 145 | 180 | 213 | 278 | 384 | 440 | 442 | 483 | 576 | 615 |
| L0 | milímetro | 600 | 1250 | 1300 | 760* | 450* | 450* | 660* | 600* | 750* | 750* | 750* |
| Peso | milímetro | 55 | 97 | 162 | 328 | 668 | 936 | 1408 | 1861 | 2392 | 3220 | 4491 |
