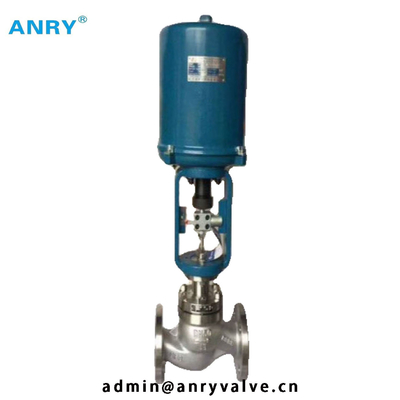

Diseño modular estándar de regulación de la válvula de control de presión del uno mismo de SS304 SS316

la presión Uno mismo-actuada/de regulación ensanchó válvula de control del RF SS304 SS316

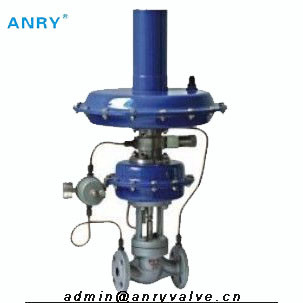

la válvula de control Uno mismo-actuada de presión se compone del montaje del cuerpo, actuador, colocando la primavera, los bramidos del acero inoxidable, golpecito de presión externa y todo el eso. La válvula no hace requiere ninguna energía auxiliar de fuentes de la fuente externa, por medio de la presión del medio sí mismo como poder motivo, puede controlar y estabilizar automáticamente la presión media.
Puede ser conveniente para el vapor, el gas anticorrosivo, el líquido y el vapor en diversos sistemas de proceso.
Características principales:
1 función de la balanza de la presión asegura alta sensibilidad
2 Reliablyhandling con mantenimiento de poco ruido y libre
diseño modular estándar 3
4 tiene controles compuestos múltiples con combinaciones de diversos componentes

Especificaciones estándar

Tipo de cuerpo: válvula de globo del molde, (tal y como se muestra en del cuadro 1)
Diámetro nominal: DN20,25,32,40,50,65,80,100,125,150,200,250,300
Presión nominal: GB PN1.6, 2,5, 4.0MPa
ANSI150,300
JIS 10K, 20K, 30K
ESTRUENDO PN16, PN25, PN40
Conexión de extremo: reborde HG20596-97M, FM; ANSI B16.5 RF; DIN2543/2544/2545RF; JIS B2201RF
Dimensión cara a cara: refiera por favor al cuadro 2
Material del cuerpo: WCB, ZG0Cr18Ni9 (CF8), ZG0Cr18Ni12Mo2Ti (CF8M)
Tipo del capo: Tipo del STD, - 10~80℃; Temporeros medios. mecanografíe (con el condensador), ≤250℃; De alta temperatura. mecanografíe (con el condensador y extensiones), ≤350℃
Material de embalaje: Forma de V PTFE, grafito flexible, anillos o
Junta del sello: Junta espiral de la herida, grafito con la junta del metal, junta del zigzag, junta plana.
Pintura: Superficie de la cáscara de acero de carbono requerida para pintar, acero inoxidable o superficie del cobre sin la pintura.

Tipo del enchufe del ajuste: Enchufe parabólico de la balanza de la presión, enchufe de la balanza de la presión del cilindro, enchufe parabólico de la balanza de la presión del asiento doble
Características de flujo: Abertura rápida
Material del enchufe: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Material de Seat:: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316), 304+F4,316+F4
Material del tronco: 0Cr17Ni4Cu4Nb (17-4PH), 0Cr17Ni12Mo 2(316)
Material del empujador: 2Cr 13(420), 0Cr17Ni12Mo 2(316)
Grita el material: 0Cr17Ni12Mo 2(316), 00Cr17Ni14Mo2 (316L)
Actuador
Tipo: diafragma de la Multi-primavera o pistón del cilindro
Gama de regulación de la presión: Vea por favor el cuadro 1
Material de la mayúscula y minúscula: A3, A4 con PTFE, 0Cr18Ni 9(304)
Caucho del diafragma: NBR, EPDM, FPM y otros cauchos de la aceite-resistencia
Material del cilindro: 20,0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Material del pistón: aleación de aluminio
Material de la primavera: 60Si2Mn
Temperatura del trabajo: - 20~80℃

Funcionamiento
Tipo del control: Tipo del alivio de presión (k), tipo del regulador de presión (b)
Cv clasificado: Tal y como se muestra en del cuadro 1
Precisión de control de presión: ± el 3%.
WorkingTemp: - 10~350℃
Viaje clasificado: vea el cuadro 1
Tamaño de la forma: Tal y como se muestra en del cuadro 3, cuadro 2
Peso del producto: Tal y como se muestra en del cuadro 2

 Teoría de operación
1. tipo del regulador de presión
El medio de proceso atraviesa la válvula en la dirección indicada. La posición del enchufe de válvula determina el flujo entre el área libre formada por el enchufe y el asiento. La presión rio abajo para ser controlado se transmite vía golpecito de presión al diafragma de funcionamiento donde se convierte en una fuerza de colocación. Esta fuerza ajusta el enchufe de válvula en función de colocar la fuerza de la primavera de la primavera force.the se puede ajustar usando la nuez del punto de ajuste. La estructura equilibrada de la presión puede compensado las fuerzas creadas la presión por aguas arriba y actuando sobre el enchufe de válvula. La presión rio abajo es balanza vía el área del diafragma en el actuador.
2. tipo del alivio de presión
El medio de proceso atraviesa la válvula en la dirección indicada. La posición del enchufe de válvula y el área lanzada entre el enchufe y el asiento determinan el flujo. El diafragma de funcionamiento es tensido colocando la primavera y la nuez del punto de ajuste, de modo que la válvula sea cerrada por la fuerza de la primavera antes de aliviado de la presión. La presión por aguas arriba para ser controlado se transmite vía golpecito de presión al diafragma de funcionamiento donde se convierte en una fuerza de colocación. Esta fuerza se utiliza para levantar el enchufe del vlave según la fuerza de la primavera de colocación. Cuando la fuerza que resulta de la presión por aguas arriba sube sobre el punto de ajuste ajustado, la válvula se abre propotionally en el cambio en la presión. Las presiones por aguas arriba y rio abajo que actúan en el enchufe son equilibradas.
