Uno mismo - el acero actuado de Casted de la impulsión del piloto de la válvula de control de presión diferenciada ensanchó

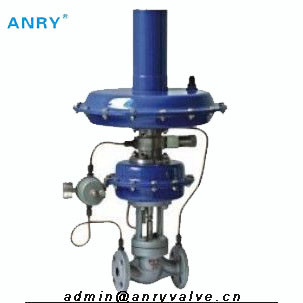

El acero Uno mismo-actuado la impulsión experimental de Casted de la presión diferenciada ensanchó válvula de control del RF

La válvula de control Uno mismo-actuada la impulsión experimental de presión diferenciada, se compone del cuerpo de válvula de control, actuador, colocando la primavera, los bramidos del acero inoxidable, golpecito de presión externa y todo el eso. La válvula no hace requiere ninguna energía auxiliar de fuentes de la fuente externa, por medio de la presión del medio sí mismo como poder motivo, puede controlar y estabilizar automáticamente la presión media. Esta válvula tiene exactitud de regulación del alto. Se utiliza principalmente para guarda el ing la presión del gas de protección (tal como nitrógeno) en el top del tanque para ser constante, en el ordert para evitar el material en el tanque que entra en contacto con con aire, evita volatilizar y oxygenizing del material y guarda la caja fuerte del tanque. ¡Es especialmente conveniente para el diverso sistema de protección del sello de gas!
El comando de V230Y actuó la válvula de control uno mismo-actuada de la micro-presión es caracterizado por el ahorro de energía, dirige eficazmente, conveniente actuar y mantener el etc. Es ampliamente utilizado en el aceite y los industrials químicos del etc.

Especificaciones estándar

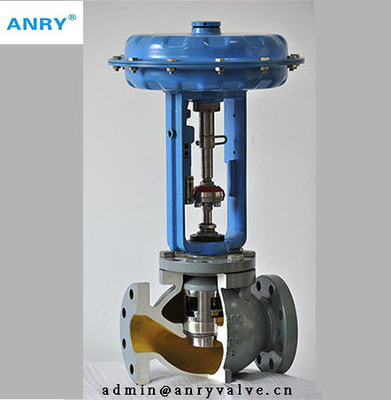

Tipo de cuerpo: válvula de globo del molde, (tal y como se muestra en del cuadro 1)
Diámetro nominal: DN20,25,32,40,50,65,80,100
Presión nominal:  PN1.0, ESTRUENDO PN16 de 1.6MPa ANSI150 JIS 10K
Conexión de extremo: Reborde HG20596-97M; ANSI B16.5 RF; DIN2543/2544/2545RF; JIS B2201RF
Dimensión cara a cara: según GB/T12221-1989, EN558.1: 1995, ISO5752-1982 serie básica 1
Material del cuerpo: WCB, ZG0Cr18Ni9 (CF8), ZG0Cr18Ni12Mo2Ti (CF8M)
Tipo del capo: Tipo del STD, - 10~80℃; Tipo medio de los temporeros (con el cada tanque de la temperatura), ≤250℃; tipo de alta temperatura (con el cada tanque y extensiones de la temperatura), ≤350℃Packing: Forma de V PTFE, grafito flexible, anillos o
Junta del sello: Junta del sello: Junta de la bobina del metal, juntas del grafito del metal, junta del zigzag y junta plana
Pintura: Superficie de la cáscara de acero de carbono requerida para pintar, acero inoxidable o superficie del cobre sin la pintura.

Tipo del enchufe del ajuste: enchufe del cilindro
Características de flujo: rápidamente abriéndose
Material del enchufe: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316)
Material de Seat: 0Cr18Ni 9(304), 0Cr17Ni12Mo 2(316), 304+F4,316+F4
Material del tronco: 0Cr17Ni4Cu4Nb (17-4PH), 0Cr17Ni12Mo 2(316)
Material del bramido: 0Cr17Ni12Mo 2(316), 00Cr17Ni14Mo2 (316L)

Actuador
Tipo: tipo del diafragma de la multi-primavera
Gama de regulación de la presión: compruebe por favor el cuadro 1
Material de la mayúscula y minúscula: A3, A4 con PTFE, 0Cr18Ni 9(304)
Caucho del diafragma: NBR, EPDM, FPM y otros cauchos de la aceite-resistencia
Material de la primavera: 60Si2Mn
Temperatura del trabajo: - 20~80℃
Funcionamiento
Tipo del control: tipo del alivio de presión (B), tipo de los reguladores de presión (K)
CV clasificado: Tal y como se muestra en del cuadro 1
Salida de Seat: Asiento del metal según el Ⅳ de la clase del ANSI B16.104, menos Cv clasificado de than10-4of, asiento de PTFE según clase del ANSI B16.104 VI, menos Cv clasificado de than10-7of
± el 3% de la exactitud de control de presión.
Temperatura de trabajo: - 10~350℃
Viaje clasificado: vea el cuadro 1
Tamaño de la forma: Tal y como se muestra en del cuadro 3, cuadro 2
Peso del producto: Tal y como se muestra en del cuadro 2
